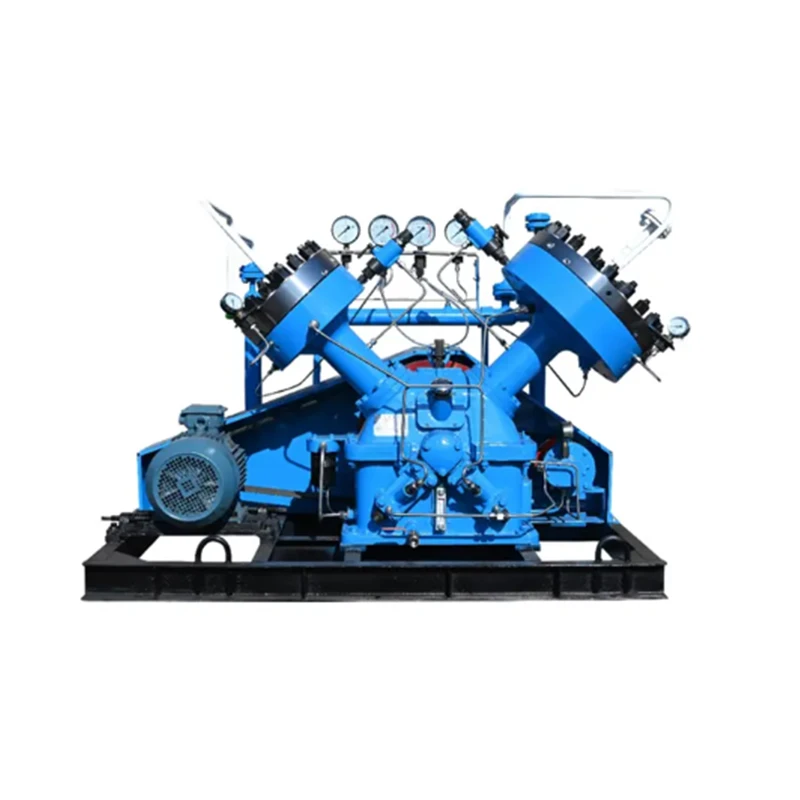

V-tyypin kalvokompressori

Teollisissa V--tyypin kalvokompressoreissa on kompakti, muokattavissa oleva rakenne, ja niitä käytetään laajalti korkeapaineisissa-kaasunsiirto- ja sylintereiden täyttöjärjestelmissä.

Rakenteellinen muoto	V-tyyppi
Männän isku	70-130 mm
Männän maksimivoima	10KN-30KN
Suurin pakokaasupaine	50 MPa
Virtausalue	2-200 Nm³/h
Moottorin teho	2.2KW-30KW
Kampiakselin nopeus	420 rpm
Jäähdytysmenetelmä	Vesijäähdytys/ilmajäähdytys (valinnainen)

Tuotteen ominaisuudet

Tuotteen yleiskatsaus

V-tyypin kalvokompressori on korkealuokkainen-positiivinen-syrjäytyskompressoriyksikkö, joka on suunniteltu erityisesti vedyn tankkausasemille ja erittäin{3}}puhtaille kaasusovelluksille. Kompressorilla on ainutlaatuinen kaksois-vaakasuora asettelu-ja symmetrinen V-vasemman ja oikean sylinterin muotoinen järjestely-. Kompressorissa on pieni koko ja korkea toimintatehokkuus samalla, kun se varmistaa poikkeuksellisen tiivistyskyvyn.

Alkuperäisen valmistajan lippulaivatuotteena se integroi kontaminaatiota -vapaan puristuksen, korkean-paineen ja älykkäät ohjausominaisuudet, mikä tekee siitä laajan käyttökelpoisuuden huippuluokan aloilla, kuten vedyn tankkauksessa, petrokemianteollisuudessa, ilmailuteollisuudessa, lääketeollisuudessa sekä tieteellisessä tutkimuksessa ja testauksessa.

Tärkeimmät edut

01/

Korkea puristustehokkuus

Optimoidut kalvoonteloprofiilit maksimoivat tilavuuden tehokkuuden. Edistyksellinen kalvon pintakäsittely parantaa entisestään yleistä toimintatehokkuutta saavuttaen korkean -energiatehokkuussuhteen ja huomattavasti nopeammat kaasun täyttönopeudet.

02/

Korkean-puhtaan kaasun vakuutus

Kaasu pysyy täysin eristettynä ulkoisesta ympäristöstä ja hydraulijärjestelmästä koko puristusprosessin ajan, mikä varmistaa erinomaisen tiivistyskyvyn. Jälki-puristuskaasun puhtaus vastaa tuloaukon laatua ja täyttää erittäin-korkeaa kaasun puhtautta vaativien sovellusten vaatimukset.

03/

Matala huolto, pitkä käyttöikä

Käyttää painevoitelujärjestelmää; kaikki tärkeät liikkuvat osat saavat runsaasti korkealaatuista{0}}hydrauliöljyvoitelua. Tämä minimoi kulumisen, vähentää merkittävästi huoltotiheyttä ja pidentää laitteen käyttöikää.

04/

Luotettava öljypumppujärjestelmä

Sisältää integroidun, täysin toimivan öljynsyöttö- ja paineensäätöjärjestelmän. Se tarjoaa jatkuvan puhtaan, vakaan-paineöljyn voiteluun ja sylinterien toimintaan, samalla kun se varmistaa vuotottoman-piirin ja luotettavan öljyn toimituksen.

05/

Useita turvahälyttimiä

Mukautettavat kokoonpanot sisältävät kalvon vikahälyttimet ja alhaisen voiteluöljyn paineen hälytykset. Välittömät hälytykset laukeavat kaasuvuodosta tai epänormaalista öljynpaineesta, mikä parantaa huomattavasti käyttöturvallisuutta ja luotettavuutta.

06/

Hienostunut ulkonäkö ja ensiluokkaiset materiaalit

Sylinterikannen pultit, mutterit ja liittimet läpikäyvät erikoispintakäsittelyt. Öljylinjat ja jäähdyttimet käyttävät ruostumattomasta teräksestä valmistettuja putkia, mikä takaa tyylikkään, esteettisen ulkonäön ja erinomaisen korroosionkestävyyden.

07/

Erinomainen jäähdytysteho

Vesivaipat on sisällytetty väliosaan, sylinterilohkoon ja sylinterinkanteen jäähdyttämään kompressoriöljyä perusteellisesti. Tämä säätelee tehokkaasti käyttölämpötiloja, parantaa mekaanista suorituskykyä ja{1}}pitkän aikavälin toiminnan vakautta.

08/

Kompakti rakenne ja helppo asennus

Koko yksikkö on asennettu alustalle, mikä helpottaa kuljetusta, asennusta ja huoltoa. Se toimii sujuvasti minimaalisella tärinällä ja hiljaisella äänellä. Ominaisuuksiin kuuluu käyttäjäystävällinen-instrumenttien käyttöliittymä, tarkastusikkuna väliosaan sekä puhdas, järjestetty öljy-, vesi- ja kaasuputkistojen asettelu.

Rakenteelliset ominaisuudet

V-tyypin kalvokompressorissa on kaksisylinterinen vaakasuora kokoonpano, jossa vasen ja oikea sylinteri on järjestetty symmetrisesti V--muotoon. Tämä muotoilu tarjoaa seuraavat edut:

Kompakti rakenne

V--muotoinen asettelu vähentää tehokkaasti yksikön aksiaalisia mittoja ja jalanjälkeä, mikä helpottaa modulaarista käyttöönottoa vetyn tankkausasemilla.

Erinomainen dynaaminen tasapaino

Kaksisylinterinen{0}}vaakasuora järjestely varmistaa edestakaisin liikkuvien inertiavoimien tehokkaan tasapainotuksen, mikä johtaa sujuvaan toimintaan sekä alhaiseen tärinä- ja melutasoon.

Huollon helppous

Molemmilla puolilla olevat sylinterit voidaan purkaa itsenäisesti, mikä tarjoaa runsaasti tilaa huoltoa varten ja mahdollistaa kuluvien osien nopean vaihdon, mikä minimoi seisokit.

Ylivoimainen lämmönpoisto

V{0}}muotoinen rakenne optimoi jäähdytysilmavirran; Yhdessä tehokkaiden -välijäähdyttimien kanssa se varmistaa, että lämpötilat pysyvät hallittavissa monivaiheisen-puristusprosessin jokaisessa vaiheessa.

Sovellusalueet

Vedyn tankkausasemat:Erittäin puhtaan{0}}vedyn puristus, varastointi ja jakelu polttokennoille
Teollisuuskaasut:Erittäin{0}}puhtaiden ja jalokaasujen (helium, argon, neon jne.) puristus ja täyttö
Petrokemian tuotteet:Syttyvien, räjähtävien, myrkyllisten ja vaarallisten kaasujen turvallinen kuljetus
Ruoka ja lääkkeet:Korkeaa puhtausastetta vaativien kaasujen käsittely
Ilmailu, ydinvoima ja sotilasvarusteet:Erikoiskaasuvälineiden tarkkuuspuristus
Tieteellinen tutkimus ja testaus:Kaasunsyöttö korkeapaineisiin{0}}koealustoille

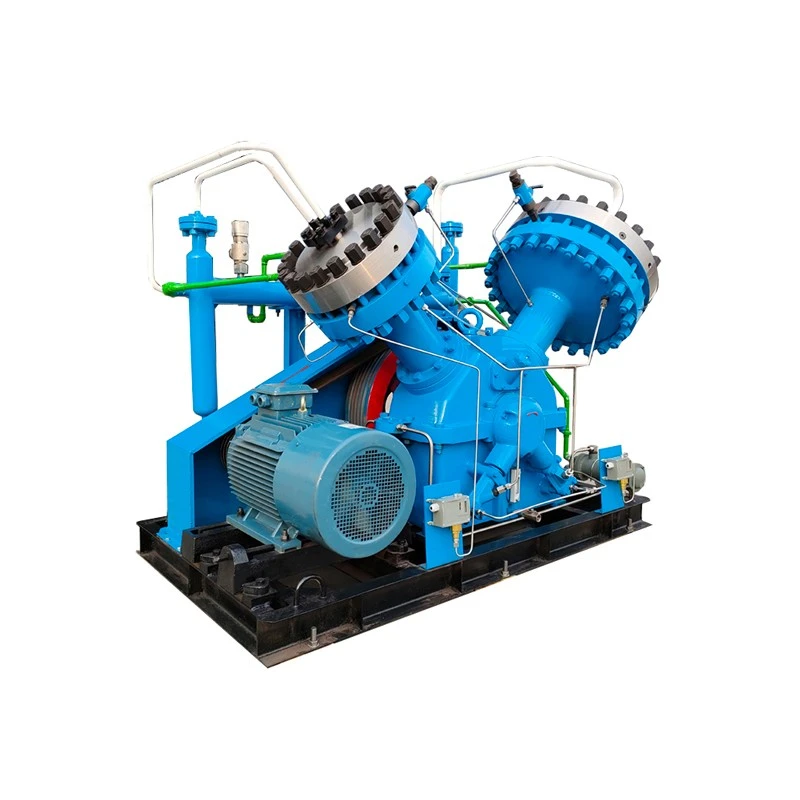

V-Type Diaphragm Compressor - Sollant Group

Miksi valita V{0}}tyypin kalvokompressori?

Todellinen öljytön-kontaminaatio-vapaa puristus varmistaa korkean kaasun laadun.
Yhdistää korkean tiivistyskyvyn korkeaan puristussuhteeseen; sopii monenlaisille medioille.
Sisältää painevoitelun ja optimoidut jäähdytysmallit, mikä johtaa vähäiseen huoltoon ja vakaaseen toimintaan.
Kompakti jalustalle asennettu{0}}rakenne mahdollistaa helpon asennuksen ja käyttöönoton sekä vahvan-mukavuuden työmaalla.
Konfiguroitavissa useilla hälytystoiminnoilla turvallisuuden ja luotettavuuden takaamiseksi.

UKK

Q1: Mikä on kalvokompressorin toimintaperiaate?

Kalvokompressori on erikoissyrjäytyskompressorityyppi-. Sen toimintaperiaate on samanlainen kuin mäntäkompressorin, mutta se käyttää metallikalvoa öljyjärjestelmän täydelliseen eristämiseen kaasujärjestelmästä.

Rakenteelliset osat:Se koostuu pääasiassa käyttömekanismista, öljysylinteristä, männästä, metallikalvokokoonpanosta (muodostetaan tyypillisesti pinoamalla kolme ohutta metallilevyä), sylinterinkannen sekä imu- ja poistoventtiileistä.

Aivohalvauksen toiminta:

Imuisku:Sähkömoottori käyttää kammen-yhdystankomekanismia, jolloin mäntä liikkuu edestakaisin öljysylinterin sisällä. Männän vetäytyessä hydrauliöljyn tilavuus kasvaa ja sen paine laskee; tämä saa metallikalvon taipumaan alaspäin, mikä lisää tilavuutta kaasusylinterissä, avaa imuventtiilin ja vetää kaasua sylinteriin.
Puristus- ja purkausisku:Männän edetessä hydrauliöljy puristuu kokoon, jolloin metallikalvo työntyy ylöspäin sylinterinkannen muotoiltua pintaa vasten ja puristaa kaasua sylinterissä. Kun kaasun paine saavuttaa ja ylittää asetetun poistopaineen, poistoventtiili pakotetaan auki ja puristettu kaasu poistuu.

Q2: Mitkä ovat kalvokompressoreiden edut ja haitat?

Edut

Absoluuttinen vuoto-vapaa ja kontaminaatio-vapaa toiminta:Metallikalvot eristävät kaasun täysin voiteluöljystä; puristettu väliaine ei koskaan joudu kosketuksiin öljyn kanssa eikä vuoda ulospäin. Tämä tekee niistä ihanteellisia erittäin-puhtaiden, harvinaisten, myrkyllisten, syttyvien, räjähtävien tai erittäin syövyttäviä kaasujen käsittelyyn.
Korkea puristussuhde ja purkauspaine:Hydraulinen käyttö mahdollistaa monivaiheisen puristuksen{0}}, mikä saavuttaa erittäin korkeat purkauspaineet (usein useisiin satoihin megapascaleihin).
Suuri volyymitehokkuus:Kalvo mukautuu täydellisesti sylinterinkannen kaarevaan pintaan iskun lopussa, mikä johtaa merkityksettömään välykseen ja siten suureen tilavuushyötysuhteeseen.
Erinomainen tiivistyskyky:Staattiset tiivisteet korvaavat perinteisissä kompressoreissa olevat dynaamiset tiivisteet (kuten tiivisteholkit tai mekaaniset tiivisteet), mikä eliminoi pohjimmiltaan dynaamisen tiivisteen kulumisen aiheuttamat vuodot.

Haitat

Matala virtausnopeus:Kalvon lujuuteen, väsymisikään ja rakenteellisiin mittoihin liittyvistä rajoituksista johtuen yksittäisen yksikön purkauskapasiteetti on tyypillisesti alhainen, joten se ei sovellu jatkuvaan teollisuuskuljetukseen, joka vaatii erittäin suuria virtausnopeuksia.
Rajoitettu kalvon käyttöikä:Metalliset kalvot toimivat suuren{0}}taajuuden vaihtelevalla jännityksellä; kulutusosina ne vaativat säännöllistä tarkastusta ja vaihtoa.
Korkeat huoltovaatimukset:Järjestelmässä on tarkkuusrakenne, jossa on tiukat vaatimukset hydrauliöljyn puhtaudesta ja paineenhallinnasta, mikä vaatii ammattimaista huoltohenkilöstöä.
Korkeat valmistuskustannukset:Laitteet sisältävät lukuisia tarkasti{0}}koneistettuja osia ja vaativat erikoismateriaaleja kalvoihin, mikä johtaa korkeaan alkuinvestointiin.

Q3: Mitä eroa on kalvokompressorilla ja mäntäkompressorilla?

Kalvokompressori on itse asiassa mäntäkompressorin erikoistunut alatyyppi; se korvaa männän kalvolla. Siksi tämän kysymyksen ydin on erottaa se tavallisesta mäntäkompressorista:

Puristusmenetelmä:Kalvokompressorit käyttävät epäsuoraa puristusta, jossa hydrauliöljy käyttää kalvoa; mäntäkompressorit käyttävät suoraa puristusta, jolloin mäntä liikkuu edestakaisin suoraan sylinterin sisällä.
Pääkomponentit:Kalvokompressorin ydinkomponentti on itse kalvo; mäntäkompressoreille se on mäntä ja männänrenkaat.
Kaasun puhtaus:Kalvokompressorit saavuttavat ehdottoman öljyttömän{0}}toiminnan ja korkean puhtauden, koska kaasu ei joudu kosketuksiin liikkuvien osien kanssa. Mäntäkompressorin sylinterit vaativat voiteluöljyä, mikä tekee kaasusta alttiita kontaminaatiolle; Vaikka öljyttömiä mäntämalleja on-, niiden tiivistyskyky ja puhtaus jäävät silti kalvokompressoreihin verrattuna.
Sovellukset:Kalvokompressoreita käytetään erittäin-puhtaiden, myrkyllisten, kalliiden tai syttyvien/räjähtävien kaasujen käsittelyyn. Mäntäkompressorit ovat monipuolisempia ja sopivat sovelluksiin, joissa puhtausvaatimukset ovat alhaisemmat,-kuten ilma- tai typpi-joissa on kehittynyt tekniikka ja alhaisemmat kustannukset.
Huolto ja käyttöikä:Kalvokompressorien huolto keskittyy kalvon säännölliseen vaihtoon ja sisältää monimutkaisia toimenpiteitä; mäntäkompressorien huolto keskittyy komponentteihin, kuten männänrenkaisiin ja venttiileihin, joita tukee kehittyneempi tekniikka.
